1. Bộ điều khiển nhiệt độ Shinko ACD-15A là gì?
Bộ điều khiển nhiệt độ Shinko ACD-15A là dòng ON/OFF SERVO digital indicating controller, được thiết kế để đo, hiển thị và điều khiển nhiệt độ hoặc tín hiệu analog trong các hệ thống công nghiệp. ACD-15A phù hợp cho các ứng dụng cần điều khiển mở, đóng hoặc giữ vị trí cơ cấu chấp hành. Thiết bị nổi bật với màn hình LCD kích thước lớn, cho phép hiển thị rõ giá trị PV, đồng thời có thể hiển thị SV, MV và TIME trên vùng hiển thị phụ. ACD-15A thuộc nhóm controller dạng lắp mặt tủ kích thước 96 x 96 mm, hỗ trợ nhiều loại đầu vào như thermocouple, RTD, dòng điện và điện áp DC. Ngoài ra, mặt trước đạt chuẩn IP66, hỗ trợ làm việc trong môi trường công nghiệp có bụi hoặc nước bắn vào mặt tủ.
2. Đặc điểm nổi bật của ACD-15A
- Kích thước tiêu chuẩn 96 x 96 mm.
- Màn hình LCD lớn.
- Kích thước vùng hiển thị PV của ACD-15A là 24.0 x 11.0 mm; vùng hiển thị SV/MV/TIME là 14.0 x 7.0 mm.
- PV vẫn có thể quan sát ngay cả khi control output đang OFF.
- MV có thể theo dõi dưới dạng bar graph 22 đoạn, trong dải -5 đến 105%.
- Cài đặt đơn giản với các thao tác cơ bản qua 3 phím trên mặt trước.
- Hỗ trợ nhiều chức năng Event input và Event output.
- Có thể cài đặt ban đầu qua cáp USB CMB-001 mà không cần cấp nguồn riêng cho controller khi setup.
- Có thể chọn Feedback potentiometer Yes/No bằng bàn phím mặt trước, đây là điểm riêng của ACD-15A và ACR-15A.
- Mặt trước đạt chuẩn IP66 chống bụi và chống nước bắn.
ACD-15A đáp ứng tốt nhu cầu điều khiển nhiệt độ trong công nghiệp, các hệ thống cần hiển thị rõ, thao tác cài đặt thuận tiện và đặc biệt là khả năng điều khiển cơ cấu servo hoặc van motor.
3. Model
4. Thiết kế bộ điều khiển ACD-15A
ACD-15A được thiết kế theo dạng lắp mặt tủ điện, với kích thước mặt trước 96 x 96 mm. đây là loại controller panel mount dùng trong tủ điện công nghiệp, có màn hình LCD lớn giúp tăng độ rõ khi quan sát cùng kiểu thiết kế vỏ mặt trước IP66 của dòng ACD/ACR.
| Hạng mục | Thông số ACD-15A |
|---|---|
| Kích thước mặt trước | 96 × 96 mm |
| Dạng lắp đặt | Lắp mặt tủ (panel mount) |
| Mặt trước | Màn hình LCD lớn, có phím cài đặt phía trước |
| Chống bụi/nước | IP66 (mặt trước) |
| Hiển thị PV | 24.0 × 11.0 mm |
| Hiển thị SV/MV/TIME | 14.0 × 7.0 mm |
5. Màn hình LCD lớn hiển thị rõ ràng
Một trong những điểm mạnh nhất của ACD-15A là màn hình LCD kích thước lớn. Shinko giới thiệu đây là loại clear, large LCD display nhằm tăng khả năng quan sát khi vận hành. Với model ACD-15A, vùng hiển thị PV lớn hơn rõ rệt so với vùng hiển thị phụ, giúp người vận hành quan sát nhanh giá trị thực tế của hệ thống. Kích thước hiển thị này cũng là điểm khác biệt dễ nhận thấy khi so với một số controller nhỏ hơn.
6. PV vẫn xem được ngay cả khi ngõ ra điều khiển OFF
ACD-15A cho phép vẫn hiển thị PV ngay cả khi control output đang OFF. Đây là điểm hữu ích trong bảo trì, kiểm tra hoặc vận hành tạm dừng, vì người dùng vẫn theo dõi được giá trị thực tế mà không cần đưa bộ điều khiển trở lại chế độ chạy. Thiết bị có 4 lựa chọn cho chức năng control output OFF, đồng thời có thể kết hợp lựa chọn alarm output tương ứng.
7. Hiển thị MV bằng bar graph trực quan
Thiết bị có thể hiển thị MV dưới dạng bar graph 22 đoạn, trong dải từ -5% đến 105%. Cách hiển thị này giúp người vận hành quan sát nhanh mức độ tác động của ngõ ra mà không cần liên tục theo dõi giá trị số. Ngoài MV, thiết bị còn có tùy chọn hiển thị DV.
8. Cài đặt đơn giản, thao tác thuận tiện
ACD-15A được tối ưu thao tác cài đặt với nhóm chức năng cơ bản thực hiện ngay trên mặt trước. Shinko cho biết các cài đặt cơ bản và thao tác chính có thể thực hiện qua 3 phím gồm Increase, Decrease và Mode. Điều này giúp việc thiết lập nhanh hơn, đặc biệt với các hệ thống không muốn phụ thuộc hoàn toàn vào phần mềm máy tính khi commissioning hoặc thay thế thiết bị tại hiện trường.
9. Hỗ trợ nhiều loại tín hiệu đầu vào
ACD-15A hỗ trợ đa dạng đầu vào, gồm thermocouple, RTD và các tín hiệu analog dòng điện hoặc điện áp DC. Đây là điểm giúp thiết bị dùng linh hoạt trong nhiều ứng dụng công nghiệp khác nhau, từ bài toán điều khiển nhiệt độ cho tới các bài toán nhận tín hiệu analog chuẩn công nghiệp. Dòng ACD/ACR hỗ trợ cấu hình multi-input.
10. Nhiều lựa chọn ngõ ra điều khiển, phù hợp điều khiển servo
ACD-15A không chỉ là bộ điều khiển hiển thị số thông thường mà là ON/OFF SERVO Digital Indicating Controller, phù hợp cho các ứng dụng có motor valve hoặc cơ cấu chấp hành dạng servo.Tùy cấu hình đặt hàng, dòng ACD/ACR-15A có thể đi kèm các lựa chọn ngõ ra, Event output, communication và các option liên quan.
11. Nhiều chức năng Event input và Event output
ACD-15A hỗ trợ Event input 4 điểm dưới dạng option và Event output tối đa 5 điểm. Các chức năng có thể chọn gồm alarm output, heater burnout alarm output, loop break alarm output, timer output, time signal output, pattern end output và một số chức năng liên quan khác.
12. Cài đặt bằng máy tính qua cáp USB
Nếu sử dụng cáp truyền thông USB CMB-001 của hãng, người dùng có thể thực hiện setup ban đầu mà không cần cấp nguồn riêng cho controller. Đây là một ưu điểm thực tế khi lắp mới, test tại bàn hoặc chuẩn bị cấu hình trước khi đưa thiết bị vào tủ điện.
Phần mềm giám sát (SWS-AC001M)
13. Tùy chọn Feedback potentiometer Yes/No
Feedback potentiometer Yes/No selectable và người dùng có thể chọn trực tiếp bằng bàn phím mặt trước. Nếu “No” được chọn thì thiết bị cho phép điều chỉnh bằng tay.
14. Tùy chọn truyền thông
ACD-15A có manual riêng cho phiên bản communication C/C5. Communication manual của Shinko áp dụng cho cả ACD-13A, ACR-13A, ACD-15A và ACR-15A, đồng thời ghi rõ rằng Serial communication và Console communication không thể dùng cùng lúc.
15. Chống bụi và chống nước mặt trước
Mặt trước của ACD-15A đạt chuẩn IP66, phù hợp cho môi trường công nghiệp có bụi hoặc nước bắn vào mặt tủ.
16. Phù hợp cho các ứng dụng điều khiển trong công nghiệp
Với màn hình lớn, khả năng hiển thị PV ngay cả khi output OFF, bar graph MV, nhiều đầu vào, nhiều chức năng Event input/output, setup bằng USB, chuẩn bảo vệ IP66 và đặc biệt là khả năng làm việc với feedback potentiometer, ACD-15A phù hợp cho nhiều ứng dụng như:
- Lò điện
- Máy sấy
- Máy gia nhiệt
- Hệ thống điều khiển van motor
- Tủ điều khiển cần hiển thị rõ và giám sát trực quan
- Các hệ thống công nghiệp cần vừa điều khiển vừa cảnh báo và mở rộng communication
Việc Shinko xếp ACD-15A vào nhóm ON/OFF SERVO Digital Indicating Controller cho thấy model này phù hợp hơn các ứng dụng cần điều khiển cơ cấu servo hoặc motor valve
17. Thiết bị phù hợp cho vận hành và bảo trì thuận tiện
ACD-15A có giao diện mặt trước rõ ràng, hiển thị trực quan và hỗ trợ thao tác cài đặt ngay trên thiết bị hoặc qua phần mềm trên máy tính. Đây là lợi thế lớn trong vận hành, bảo trì và thay thế thiết bị trong hệ thống công nghiệp. Ngoài ra, dòng ACD-15A còn có communication manual riêng, giúp dễ tích hợp hơn khi dùng cùng PLC, HMI hoặc hệ điều khiển trung tâm.

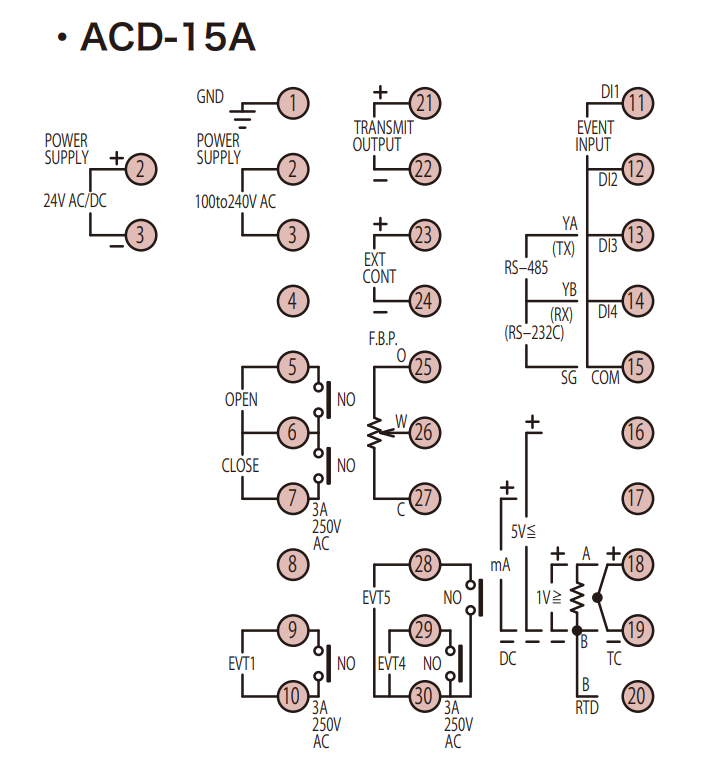

18. Sơ đồ đấu dây của ACD-15A
Tóm lại
Shinko ACD-15A là bộ điều khiển nhiệt độ hiển thị số dạng ON/OFF SERVO Digital Indicating Controller, phù hợp cho các ứng dụng công nghiệp cần màn hình lớn, dễ quan sát, nhiều chức năng giám sát mở rộng và khả năng điều khiển cơ cấu servo hoặc motor valve. Với LCD lớn, khả năng hiển thị PV khi output OFF, hiển thị MV dạng bar graph, hỗ trợ nhiều loại đầu vào, nhiều chức năng Event input/output, setup bằng USB, tùy chọn Feedback potentiometer Yes/No và chuẩn bảo vệ IP66 ở mặt trước, ACD-15A là lựa chọn phù hợp cho các hệ thống điều khiển công nghiệp từ mức trung bình đến cao hơn dòng controller hiển thị cơ bản.
