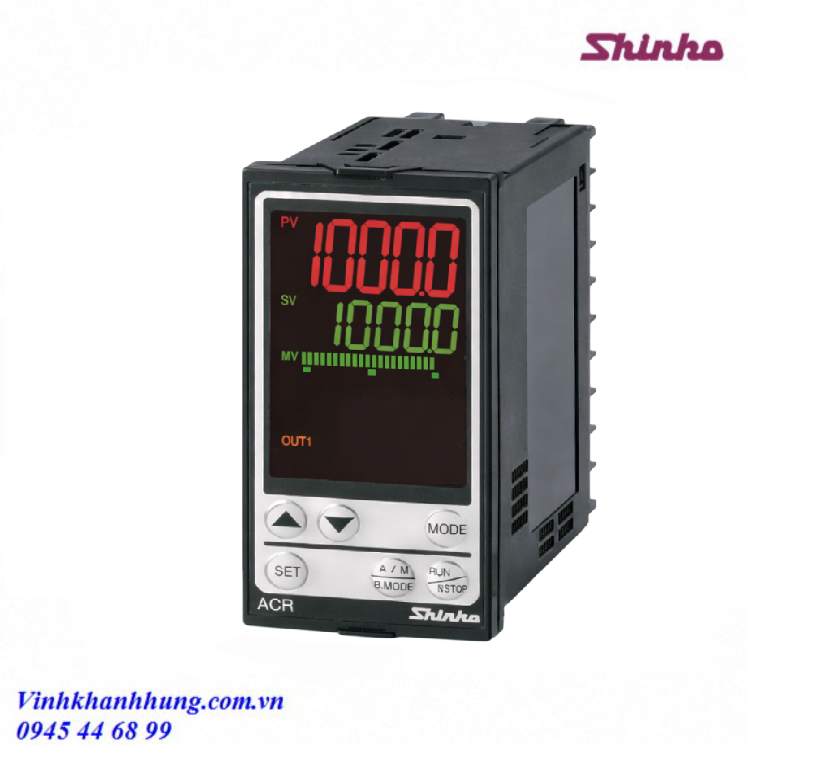

Bộ điều khiển nhiệt độ hiển thị số Shinko ACR-13A

Bảo hành 12 tháng
Luôn có kỹ sư hỗ trợ 24/24

CATALOG

INSTRUCTION MANUAL

COMMUNICATION INSTRUCTION MANUAL

1. Bộ điều khiển nhiệt độ Shinko ACR-13A là gì?

Bộ điều khiển nhiệt độ Shinko ACR-13A là dòng digital indicating controller, được thiết kế để đo, hiển thị và điều khiển nhiệt độ hoặc tín hiệu analog trong các hệ thống công nghiệp. Thiết bị nổi bật với màn hình LCD rõ nét, cho phép hiển thị giá trị PV, đồng thời có thể hiển thị SV, MV và TIME ở vùng hiển thị phụ. ACR-13A thuộc nhóm controller dạng lắp mặt tủ, hỗ trợ nhiều loại đầu vào như thermocouple, RTD, dòng điện và điện áp DC.

2. Đặc điểm nổi bật của ACR-13A

• Kích thước tiêu chuẩn 48 x 96 mm, phù hợp lắp tủ công nghiệp dạng đứng.
• Màn hình LCD rõ ràng, tăng khả năng quan sát khi vận hành.
• Kích thước vùng hiển thị PV của ACR-13A là 14.0 x 5.4 mm; vùng hiển thị SV/MV/TIME là 10.0 x 4.6 mm.
• PV vẫn có thể quan sát ngay cả khi control output đang OFF.
• MV có thể theo dõi dưới dạng bar graph 22 đoạn trong dải -5 đến 105%.
• Cài đặt đơn giản với các thao tác cơ bản qua 3 phím trên mặt trước.
• Hỗ trợ nhiều chức năng Event input và Event output.
• Có thể cài đặt ban đầu qua cáp USB CMB-001 mà không cần cấp nguồn riêng cho controller khi setup.
• Mặt trước đạt chuẩn IP66 chống bụi và chống nước bắn.

ACR-13A đáp ứng tốt nhu cầu điều khiển nhiệt độ trong công nghiệp, đặc biệt với các hệ thống cần hiển thị rõ, thao tác cài đặt thuận tiện và có thêm nhiều chức năng giám sát, cảnh báo và mở rộng.

3. Model

4. Thiết kế bộ điều khiển ACR-13A

ACR-13A được thiết kế theo dạng lắp mặt tủ điện, với kích thước mặt trước 48 x 96 mm. Đây là kiểu dáng thông dụng cho các ứng dụng cần bố trí nhiều thiết bị trên một panel nhưng vẫn muốn bảo đảm khả năng quan sát và thao tác.

Mặt trước của thiết bị có chuẩn bảo vệ IP66, cho phép làm việc trong môi trường có bụi và nước bắn ở mặt trước. Vỏ máy được thiết kế phù hợp cho môi trường công nghiệp, giúp thiết bị hoạt động ổn định trong điều kiện vận hành thực tế. Khi lắp đặt cần giữ thiết bị theo phương thẳng đứng trên mặt panel phẳng và cứng để đảm bảo đúng cấp bảo vệ IP66.

5. Màn hình LCD rõ ràng, tăng khả năng quan sát

Một trong những điểm mạnh của ACR-13A là màn hình LCD rõ ràng, giúp tăng khả năng quan sát khi vận hành. Dù kích thước nhỏ hơn ACD-13A, thiết bị vẫn được tối ưu vùng hiển thị để người dùng dễ theo dõi giá trị thực tế PV cũng như các thông tin phụ như SV, MV và TIME.

6. PV vẫn xem được ngay cả khi ngõ ra điều khiển OFF

ACR-13A cho phép vẫn hiển thị PV ngay cả khi control output đang OFF. Đây là điểm hữu ích trong bảo trì, kiểm tra hoặc vận hành tạm dừng, vì người dùng vẫn theo dõi được nhiệt độ thực tế mà không cần đưa bộ điều khiển trở lại chế độ điều khiển.

Theo đặc tính dòng ACD/ACR, thiết bị có 4 lựa chọn cho chức năng control output OFF, đồng thời có thể kết hợp lựa chọn alarm output phù hợp.

7. Hiển thị MV bằng bar graph trực quan

Thiết bị có thể hiển thị MV dưới dạng bar graph 22 đoạn, trong dải từ -5% đến 105%. Cách hiển thị này giúp người vận hành quan sát nhanh mức tác động của output mà không cần đọc giá trị số liên tục. Ngoài ra, dòng này còn cho phép lựa chọn hiển thị DV, tăng tính linh hoạt trong giám sát quá trình điều khiển.

8. Cài đặt đơn giản, thao tác thuận tiện

ACR-13A được tối ưu thao tác cài đặt với nhóm chức năng cơ bản thực hiện ngay trên mặt trước. Theo thông tin kỹ thuật, các cài đặt cơ bản và thao tác chính có thể thực hiện bằng 3 phím chính:

• Increase
• Decrease
• Mode

Cách thiết kế này giúp việc cài đặt trở nên đơn giản hơn, đặc biệt trong các hệ thống cần thay đổi tham số nhanh và thuận tiện cho bảo trì.

9. Hỗ trợ nhiều loại tín hiệu đầu vào

ACR-13A hỗ trợ đa dạng đầu vào, gồm:

• Thermocouple
• RTD
• Tín hiệu analog dòng điện DC
• Tín hiệu analog điện áp DC

Việc hỗ trợ nhiều loại tín hiệu đầu vào giúp thiết bị phù hợp với nhiều loại máy móc và hệ thống điều khiển khác nhau trong công nghiệp, từ các ứng dụng nhiệt độ thông thường đến các bài toán xử lý tín hiệu analog.

10. Nhiều lựa chọn ngõ ra điều khiển

Dòng ACR-13A hỗ trợ nhiều tùy chọn ngõ ra theo cấu hình đặt hàng, gồm:

• Relay contact
• SSR drive
• Một số option mở rộng liên quan đến event hoặc truyền tín hiệu

Nhờ đó, thiết bị có thể được sử dụng trong nhiều hệ thống điều khiển nhiệt độ khác nhau, từ ứng dụng cơ bản đến các hệ thống cần tích hợp thêm giám sát và cảnh báo.

11. Nhiều chức năng Event input và Event output

ACR-13A hỗ trợ:

• Event input 4 điểm (option)
• Event output tối đa 5 điểm

Các chức năng có thể chọn gồm:

• Alarm output
• Heater burnout alarm output (option)
• Loop break alarm output
• Timer output
• Time signal output
• Pattern end output

Đây là nhóm tính năng quan trọng giúp ACR-13A không chỉ dừng ở mức điều khiển cơ bản mà còn hỗ trợ tốt cho các hệ thống cần mở rộng chức năng cảnh báo và điều khiển theo trạng thái.

12. Cài đặt bằng máy tính qua cáp USB

Nếu sử dụng cáp truyền thông USB CMB-001 của hãng, người dùng có thể thực hiện setup ban đầu mà không cần cấp nguồn riêng cho controller. Đây là điểm rất tiện lợi trong quá trình cài đặt lần đầu hoặc bảo trì thiết bị tại hiện trường.

Phần mềm console tương ứng hỗ trợ đọc và cài đặt các thông số như SV, PID, trạng thái PV và các giá trị cài đặt chức năng khác.

Phần mềm giám sát (SWS-AC001M)

13. Tùy chọn truyền thông

ACR-13A có tùy chọn truyền thông dành cho các hệ thống cần kết nối với PLC, HMI hoặc thiết bị giám sát trung tâm. Khi triển khai thực tế cần lưu ý cấu hình truyền thông tương ứng theo từng model option.

14. Chống bụi và chống nước mặt trước

Mặt trước của ACR-13A đạt chuẩn IP66, phù hợp cho môi trường công nghiệp có bụi hoặc nước bắn vào mặt tủ. Đây là ưu điểm quan trọng giúp thiết bị làm việc ổn định hơn trong môi trường vận hành thực tế như nhà máy, dây chuyền sản xuất, khu vực gia nhiệt hoặc các tủ điện gần khu vực có độ ẩm.

15. Phù hợp cho các ứng dụng điều khiển nhiệt độ trong công nghiệp

Với màn hình LCD rõ ràng, khả năng hiển thị PV ngay cả khi output OFF, hiển thị MV dạng bar graph, nhiều đầu vào, nhiều chức năng event và khả năng setup bằng USB, ACR-13A phù hợp cho nhiều ứng dụng như:

• Lò điện
• Máy sấy
• Máy gia nhiệt
• Máy ép nhựa
• Máy đóng gói
• Các tủ điều khiển nhiệt độ công nghiệp
• Hệ thống cần giám sát cảnh báo và điều khiển nhiệt ổn định

16. Thiết bị phù hợp cho vận hành và bảo trì thuận tiện

ACR-13A có giao diện mặt trước rõ ràng, hiển thị trực quan và hỗ trợ thao tác cài đặt ngay trên thiết bị hoặc qua phần mềm trên máy tính. Đây là lợi thế lớn trong vận hành, bảo trì và thay thế thiết bị trong hệ thống công nghiệp.

Ngoài ra, thiết bị có chuẩn bảo vệ mặt trước IP66, hỗ trợ nhiều chức năng giám sát và cài đặt linh hoạt, giúp giảm thời gian thao tác khi đưa vào sử dụng thực tế.

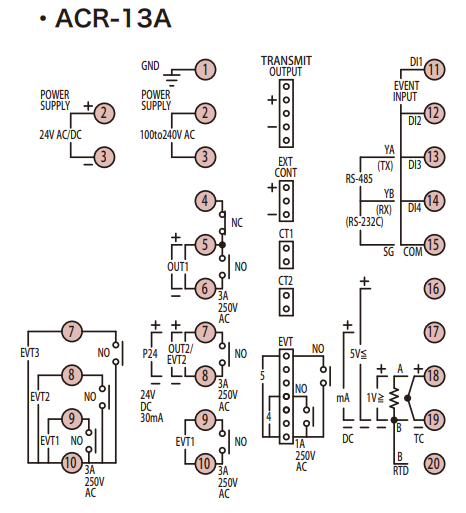

17. Sơ đồ đấu dây của ACR-13A

Tóm lại

Shinko ACR-13A là bộ điều khiển nhiệt độ hiển thị số dạng digital indicating controller, phù hợp cho các ứng dụng công nghiệp cần thiết bị gọn, dễ lắp đặt và vẫn có đầy đủ các chức năng hiển thị, giám sát và điều khiển cần thiết. Với màn hình LCD rõ ràng, khả năng hiển thị PV khi output OFF, hiển thị MV dạng bar graph, hỗ trợ nhiều loại đầu vào, nhiều chức năng Event input/output, setup bằng USB và chuẩn bảo vệ IP66 mặt trước, ACR-13A là lựa chọn phù hợp cho các hệ thống điều khiển nhiệt độ trong công nghiệp.
