Bộ điều khiển nhiệt độ hiển thị số Shinko BCD2
Bảo hành 12 tháng
Luôn có kỹ sư hỗ trợ 24/24
COMMUNICATION INSTRUCTION MANUAL
1. Bộ điều khiển nhiệt độ Shinko BCD2 là gì?
Bộ điều khiển nhiệt độ Shinko BCD2 là dòng digital indicating controller thuộc series BCx2, được thiết kế để đo, hiển thị và điều khiển nhiệt độ trong các hệ thống công nghiệp. Thiết bị có màn hình LED 5 số kích thước lớn hiển thị rõ ràng giá trị PV và SV, hỗ trợ nhiều loại tín hiệu đầu vào, nhiều dạng ngõ ra điều khiển và nhiều chức năng cài đặt nâng cao cho vận hành công nghiệp.
So với các model nhỏ hơn trong cùng series, BCD2 nổi bật với kích thước hiển thị lớn hơn, phù hợp cho các hệ thống cần quan sát từ xa và môi trường công nghiệp rộng.
2. Đặc điểm nổi bật của BCD2
- Kích thước tiêu chuẩn 96 x 96 mm, phù hợp lắp tủ công nghiệp
- Màn hình LED 5 số kích thước lớn, hiển thị PV và SV rõ ràng từ xa
- Hỗ trợ nhiều loại đầu vào nhiệt độ và tín hiệu analog
- Có thể chọn ngõ ra relay, SSR drive hoặc dòng 4–20 mA
- Hỗ trợ Auto-tuning khi khởi động
- Tích hợp program control với 1 pattern, 9 step, lặp đến 10000 lần
- Có chức năng converter tín hiệu
- Có nhiều tùy chọn event output, heater burnout alarm và truyền thông
- Chuẩn bảo vệ IP66 ở mặt trước
- Phù hợp cho các hệ thống điều khiển nhiệt độ trung bình đến nâng cao
BCD2 đáp ứng tốt các nhu cầu điều khiển nhiệt độ trong công nghiệp, đặc biệt với các hệ thống cần hiển thị lớn, dễ quan sát và có khả năng điều khiển theo chương trình.

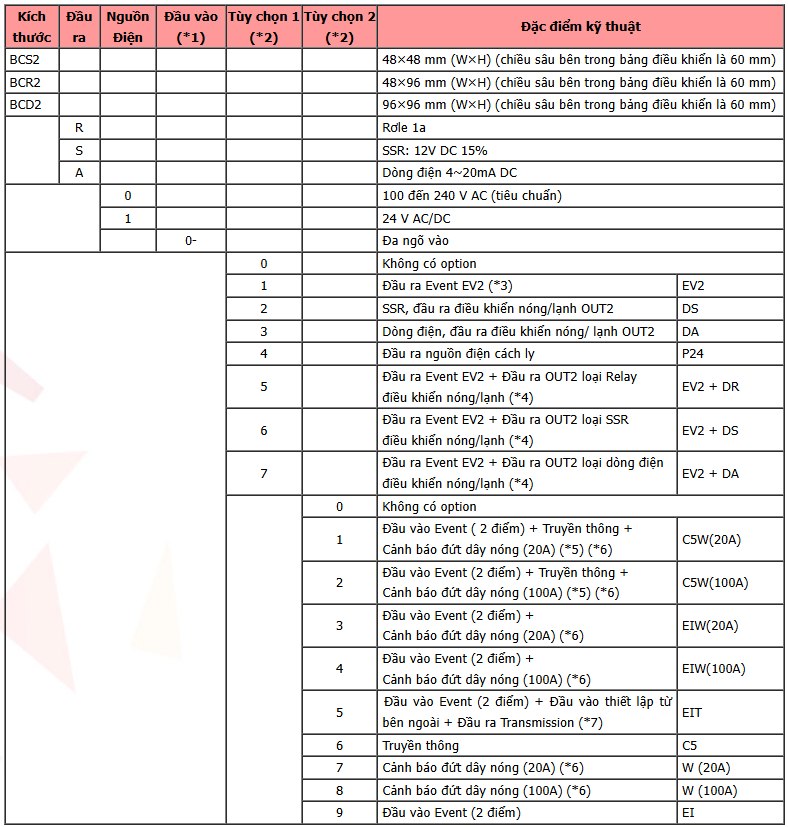

3. Model
(*2) : Chỉ có thể lựa chọn một tùy chọn từ tùy chọn 1 và tùy chọn 2 tương ứng.
(*3) : Đầu vào Event 1 là tiêu chuẩn
Các chức năng sau đây có thể được lựa chọn từ [Event output EV1/EV2 allocation] bằng phím bấm :
Đầu ra cảnh báo (12 loại đầu ra cảnh báo và không có cảnh báo), đầu ra cảnh báo đứt dây nóng, đầu ra cảnh báo Loop break,
đầu ra OUT2 điều khiển nóng/lạnh (chỉ tùy chọn EV2).
hoặc W được đặt hàng.
(*5) : Đối với BCS2, 2 đầu vào Event là không có sẵn.
(*6) : Đối với loại đầu ra dòng điện, đầu ra cảnh báo đứt dây nóng không làm việc (CT được bán riêng).
(*7) : Đối với BCS2, 1 đầu vào Event là có sẵn.
4. Thiết kế bộ điều khiển BCD2
BCD2 được thiết kế theo dạng lắp mặt tủ điện, với kích thước mặt trước 96 x 96 mm và chiều sâu thân máy khoảng 60 mm. Thiết bị phù hợp cho các tủ điều khiển công nghiệp lớn, nơi cần hiển thị rõ ràng và dễ quan sát từ khoảng cách xa. Mặt trước có cấp bảo vệ IP66, đảm bảo hoạt động ổn định trong môi trường có bụi và nước bắn nhẹ.
| Hạng mục | Thông số BCD2 |
|---|---|
| Kích thước bên ngoài | 96 × 96 × ~60 mm (W×H×D) |
| Chiều sâu lắp đặt | ~60 mm |
| Lắp đặt | Flush |
| Vỏ | Nhựa kháng cháy |
| Mặt trước | Membrane sheet |
| Chống bụi/nước | Mặt trước: IP66 / Mặt sau: IP20 |
| Hiển thị PV | ~24 mm |
| Hiển thị SV | nhỏ hơn PV |

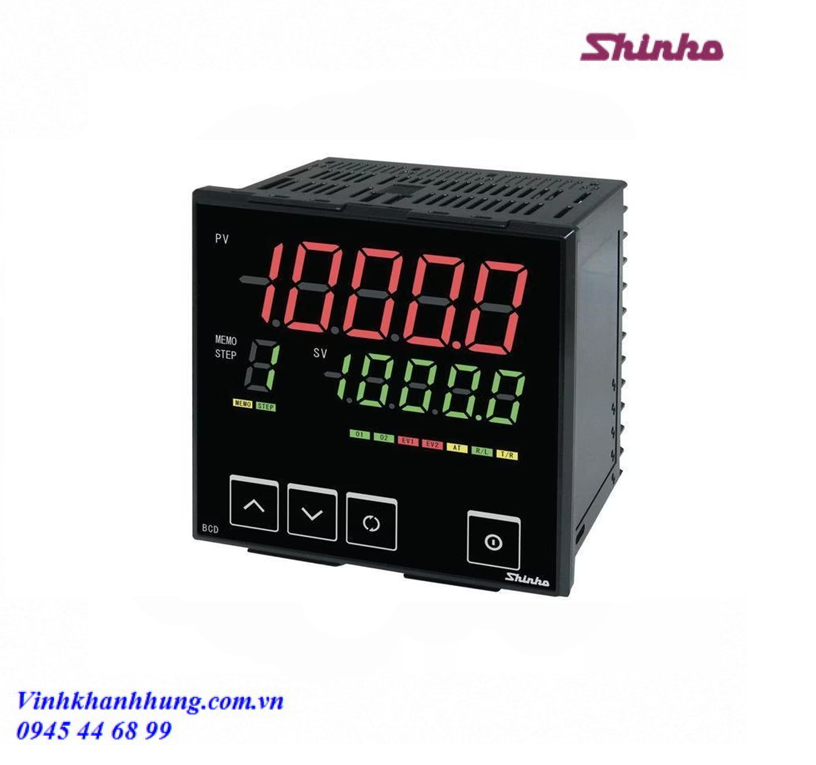

5. Màn hình LED 5 số hiển thị rõ ràng
BCD2 được trang bị màn hình LED 5 số kích thước lớn, giúp hiển thị rõ ràng giá trị PV và SV. Người vận hành có thể dễ dàng theo dõi nhiệt độ từ xa, phù hợp cho nhà xưởng lớn hoặc vị trí lắp đặt cao
6. Kích thước lớn, dễ quan sát trong công nghiệp
Với kích thước 96 x 96 mm, BCD2 phù hợp cho các hệ thống công nghiệp yêu cầu hiển thị rõ ràng, giúp giảm sai sót khi vận hành và tăng độ an toàn.
7. Hỗ trợ nhiều loại tín hiệu đầu vào
BCD2 hỗ trợ đa dạng tín hiệu đầu vào như:
Cặp nhiệt điện (TC)
RTD (Pt100)
Dòng điện 4–20 mA
Điện áp DC
Điều này giúp thiết bị linh hoạt trong nhiều ứng dụng đo lường khác nhau.
8. Nhiều lựa chọn ngõ ra điều khiển
BCD2 có thể cấu hình các dạng ngõ ra:
- Relay contact
- Ngõ ra điện áp SSR
- Ngõ ra dòng 4–20 mA
Thiết bị có thể phù hợp với nhiều phương án điều khiển trong thực tế.

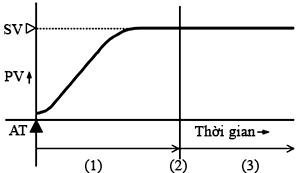

9. Hỗ trợ Auto-tuning khi khởi động
BCD2 hỗ trợ chức năng Auto-tuning, giúp tự động tối ưu tham số PID khi khởi động, giảm thời gian hiệu chỉnh và nâng cao độ ổn định hệ thống.
10. Program control nâng cao
BCD2 hỗ trợ program control với:
- 1 pattern
- 9 step
- Lặp đến 10000 lần
Phù hợp cho các quy trình nhiệt cần nhiều giai đoạn như sấy, gia nhiệt theo profile.
11. Chức năng converter tín hiệu
Thiết bị có thể chuyển đổi tín hiệu đầu vào thành tín hiệu 4–20 mA, cho phép sử dụng như bộ chuyển đổi tín hiệu trong hệ thống đo lường.
12. Tùy chọn event output và các chức năng mở rộng
BCD2 hỗ trợ các tùy chọn như:
- Event output EV1/EV2
- Heating/Cooling control
- Event input
- Heater burnout alarm
- Truyền thông RS-485
Giúp tăng khả năng giám sát và điều khiển.
13. Cài đặt bằng máy tính
BCx2 series hỗ trợ cấu hình bằng PC, giúp cài đặt nhanh, lưu trữ và sao chép thông số thuận tiện.
14. Phù hợp cho các ứng dụng điều khiển nhiệt độ trong công nghiệp
Với thiết kế nhỏ gọn, đa ngõ vào, đa ngõ ra và có thêm các chức năng như program control, auto-tuning và converter, BCS2 phù hợp cho nhiều ứng dụng như:
- Máy gia nhiệt
- Lò điện
- Máy sấy
- Máy đóng gói
- Thiết bị nhiệt công nghiệp
- Các hệ thống điều khiển nhiệt độ trong tủ điện nhỏ gọn
15. Thiết bị phù hợp cho vận hành và bảo trì thuận tiện
Thiết bị có giao diện rõ ràng, dễ thao tác, các chức năng thường dùng được gom trong chế độ cài đặt ban đầu, giúp vận hành và bảo trì dễ dàng.
16. Sơ đồ đấu dây của BCD2
Tóm lại
Shinko BCD2 là bộ điều khiển nhiệt độ hiển thị số dạng đa năng, phù hợp cho các ứng dụng công nghiệp cần hiển thị lớn, dễ quan sát và điều khiển theo chương trình. Với màn hình LED 5 số kích thước lớn, nhiều tùy chọn đầu vào và đầu ra, hỗ trợ Auto-tuning, program control nâng cao, converter function, cài đặt bằng máy tính và các option mở rộng như event output hay heater burnout alarm, BCD2 là giải pháp phù hợp cho các hệ thống điều khiển nhiệt độ từ trung bình đến nâng cao.
