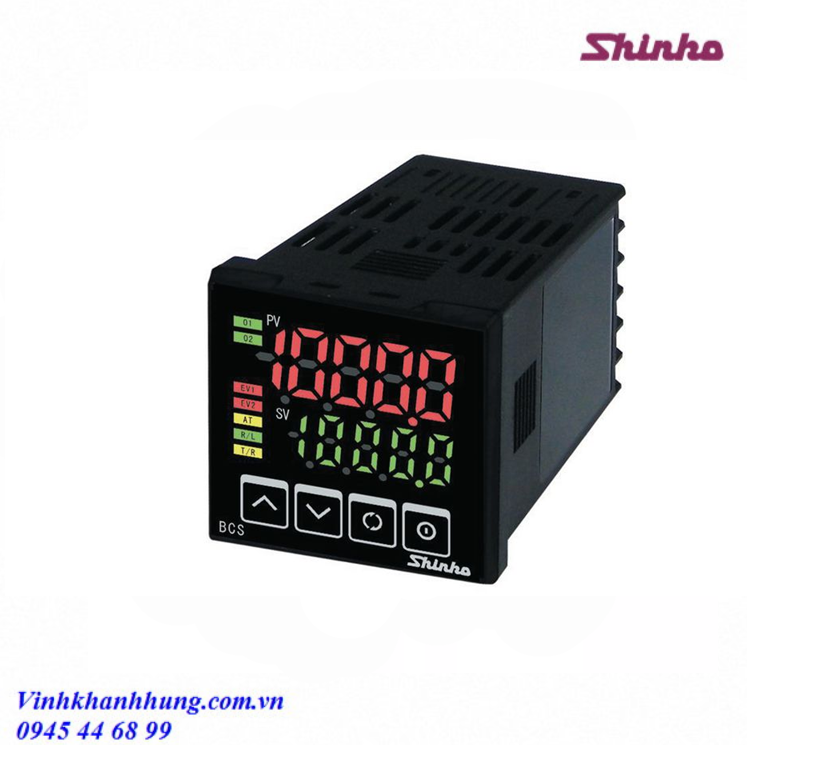

Bộ điều khiển nhiệt độ hiển thị số Shinko BCS2
Bảo hành 12 tháng
Luôn có kỹ sư hỗ trợ 24/24
COMMUNICATION INSTRUCTION MANUAL
1. Bộ điều khiển nhiệt độ Shinko BCS2 là gì?
Bộ điều khiển nhiệt độ Shinko BCS2 là dòng digital indicating controller thuộc series BCx2, được thiết kế để đo, hiển thị và điều khiển nhiệt độ trong các hệ thống công nghiệp. Thiết bị có màn hình LED 5 số hiển thị rõ ràng giá trị PV và SV, hỗ trợ nhiều loại tín hiệu đầu vào, nhiều dạng ngõ ra điều khiển và nhiều chức năng cài đặt thực tế cho vận hành công nghiệp.
2. Đặc điểm nổi bật của BCS2
- Kích thước nhỏ gọn 48 x 48 mm, phù hợp lắp mặt tủ
- Màn hình LED 5 số hiển thị PV và SV rõ ràng
- Hỗ trợ nhiều loại đầu vào nhiệt độ và tín hiệu analog
- Có thể chọn ngõ ra relay, SSR drive hoặc dòng 4–20 mA
- Hỗ trợ Auto-tuning khi khởi động
- Tích hợp program control đơn giản với 1 pattern, 9 step
- Có chức năng converter tín hiệu
- Có nhiều tùy chọn event output, heater burnout alarm và truyền thông
- Chuẩn bảo vệ IP66 ở mặt trước
- Phù hợp cho nhiều ứng dụng điều khiển nhiệt độ trong công nghiệp
BCS2 đáp ứng tốt các nhu cầu điều khiển nhiệt độ từ cơ bản đến trung bình, đặc biệt trong các hệ thống cần bộ điều khiển nhỏ gọn nhưng vẫn có nhiều chức năng thực tế để hỗ trợ vận hành, giám sát và cài đặt.
3. Model
(*2) : Chỉ có thể lựa chọn một tùy chọn từ tùy chọn 1 và tùy chọn 2 tương ứng.
(*3) : Đầu vào Event 1 là tiêu chuẩn
Các chức năng sau đây có thể được lựa chọn từ [Event output EV1/EV2 allocation] bằng phím bấm :
Đầu ra cảnh báo (12 loại đầu ra cảnh báo và không có cảnh báo), đầu ra cảnh báo đứt dây nóng, đầu ra cảnh báo Loop break,
đầu ra OUT2 điều khiển nóng/lạnh (chỉ tùy chọn EV2).
hoặc W được đặt hàng.
(*5) : Đối với BCS2, 2 đầu vào Event là không có sẵn.
(*6) : Đối với loại đầu ra dòng điện, đầu ra cảnh báo đứt dây nóng không làm việc (CT được bán riêng).
(*7) : Đối với BCS2, 1 đầu vào Event là có sẵn.
4. Thiết kế bộ điều khiển BCS2
BCS2 được thiết kế theo dạng lắp mặt tủ điện, với kích thước mặt trước 48 x 48 mm và chiều sâu thân máy khoảng 68 mm. Thiết bị giúp tiết kiệm không gian trong tủ điều khiển, đặc biệt với yêu cầu chiều sâu phần trong tủ chỉ khoảng 60 mm. Mặt trước có cấp bảo vệ IP66, phù hợp với môi trường công nghiệp có bụi và nước bắn nhẹ.
| Hạng mục | Thông số BCS2 |
|---|---|
| Kích thước bên ngoài | 48 × 48 × 68 mm (W×H×D) |
| Chiều sâu lắp đặt | 60 mm |
| Lắp đặt | Flush |
| Vỏ | Nhựa kháng cháy, màu đen |
| Mặt trước | Membrane sheet |
| Chống bụi/nước | Mặt trước: IP66 / Mặt sau: IP20 / Terminal: IP00 |
| Hiển thị PV | 12.4 × 5.8 mm (H × W) |
| Hiển thị SV | 8.8 × 3.9 mm (H × W) |
5. Màn hình LED 5 số hiển thị rõ ràng
Một trong những điểm nổi bật của BCS2 là màn hình LED 5 số hiển thị rõ ràng giá trị quá trình PV và giá trị cài đặt SV. Cách hiển thị này giúp người vận hành dễ theo dõi trạng thái nhiệt độ thực tế, giá trị cài đặt và quá trình điều khiển trong vận hành hàng ngày.
6. Kích thước nhỏ gọn, dễ tích hợp tủ điện
BCS2 thuộc dòng controller compact, được thiết kế tối ưu cho không gian lắp đặt nhỏ. Kích thước 48 x 48 x 68 mm giúp thiết bị dễ tích hợp vào nhiều loại tủ điều khiển và máy móc công nghiệp, đặc biệt là các hệ thống cần tối ưu chiều sâu lắp đặt.
7. Hỗ trợ nhiều loại tín hiệu đầu vào
BCS2 là bộ điều khiển đa đầu vào. Thiết bị hỗ trợ nhiều loại tín hiệu nhiệt độ và tín hiệu analog, cho phép sử dụng linh hoạt trong nhiều hệ thống khác nhau. Điều này giúp người dùng dễ chọn cùng một dòng thiết bị cho nhiều ứng dụng mà không cần thay đổi hoàn toàn cấu hình hệ thống.
8. Nhiều lựa chọn ngõ ra điều khiển
BCS2 có thể được cấu hình với các kiểu ngõ ra điều khiển khác nhau như:
- Relay contact
- Ngõ ra điện áp không tiếp điểm cho SSR
- Ngõ ra dòng 4–20 mA
Nhờ đó, thiết bị có thể phù hợp với nhiều kiểu tải và nhiều phương án điều khiển khác nhau trong thực tế, từ điều khiển relay trung gian đến điều khiển SSR hoặc truyền tín hiệu analog.
9. Hỗ trợ Auto-tuning khi khởi động
BCS2 có chức năng AT on startup, tức là hỗ trợ Auto-tuning ngay khi khởi động. Tính năng này giúp thiết bị tự động tối ưu tham số điều khiển trong nhiều trường hợp, giảm thời gian tinh chỉnh thủ công và giúp hệ thống đạt độ ổn định nhanh hơn.
10. Program control đơn giản
Một điểm mạnh của dòng BCx2 là chức năng simplified program control được tích hợp sẵn. Theo catalog, bộ điều khiển hỗ trợ:
- 1 pattern
- 9 step
- Số lần lặp từ 0 đến 10000 lần
Tính năng này phù hợp cho các ứng dụng cần điều khiển nhiệt độ theo từng bước thời gian, như sấy, gia nhiệt theo giai đoạn hoặc quy trình đơn giản có các mức nhiệt độ khác nhau.
11. Chức năng converter tín hiệu
BCS2 còn có simplified converter function. Tn hiệu đầu vào có thể được chuyển đổi thành tín hiệu đầu ra 4–20 mA ở phiên bản có ngõ ra dòng. Điều này giúp thiết bị có thể dùng như một bộ chuyển đổi tín hiệu trong một số ứng dụng đo lường và điều khiển.
12. Tùy chọn event output và các chức năng mở rộng
BCS2 có thể đi kèm các tùy chọn mở rộng như:
- Event output EV2
- Heating/Cooling control output OUT2
- Event input
- Heater burnout alarm
- Truyền thông RS-485 tùy chọn ở dòng BCx2
Nhờ các tùy chọn này, thiết bị có thể đáp ứng tốt hơn các yêu cầu giám sát và điều khiển trong nhà máy, không chỉ dừng ở điều khiển nhiệt độ cơ bản.
13. Cài đặt bằng máy tính
BCx2 series hỗ trợ cài đặt bằng máy tính thông qua cáp chuyên dụng và phần mềm riêng. Đây là điểm hữu ích khi cần thiết lập nhiều thông số, sao lưu cấu hình hoặc thao tác cài đặt thuận tiện hơn so với việc chỉnh trực tiếp trên thiết bị.
14. Phù hợp cho các ứng dụng điều khiển nhiệt độ trong công nghiệp
Với thiết kế nhỏ gọn, đa ngõ vào, đa ngõ ra và có thêm các chức năng như program control, auto-tuning và converter, BCS2 phù hợp cho nhiều ứng dụng như:
- Máy gia nhiệt
- Lò điện
- Máy sấy
- Máy đóng gói
- Thiết bị nhiệt công nghiệp
- Các hệ thống điều khiển nhiệt độ trong tủ điện nhỏ gọn
15. Thiết bị phù hợp cho vận hành và bảo trì thuận tiện
BCS2 được định hướng là dòng controller tiêu chuẩn mới của Shinko với giao diện rõ ràng, phím bấm lớn, hiển thị dễ nhìn và các chức năng thường dùng được gom trong chế độ cài đặt ban đầu. Điều này giúp việc vận hành, thiết lập và bảo trì trở nên thuận tiện hơn trong thực tế.
16. Sơ đồ đấu dây của BCS2
Tóm lại
Shinko BCS2 là bộ điều khiển nhiệt độ hiển thị số dạng đa năng, phù hợp cho các ứng dụng công nghiệp cần thiết bị nhỏ gọn, dễ lắp đặt và có nhiều tính năng thực tế. Với màn hình LED 5 số hiển thị rõ ràng, nhiều tùy chọn đầu vào và đầu ra, hỗ trợ Auto-tuning, program control đơn giản, converter function, cài đặt bằng máy tính và các option mở rộng như event output hay heater burnout alarm, BCS2 là giải pháp phù hợp cho nhiều hệ thống điều khiển nhiệt độ từ cơ bản đến trung bình.
