Bộ điều khiển nhiệt độ theo chương trình Shinko PCT-200

Bảo hành 12 tháng
Luôn có kỹ sư hỗ trợ 24/24

CATALOG

INSTRUCTION MANUAL

1. Bộ điều khiển nhiệt độ theo chương trình Shinko PCT-200 là gì?

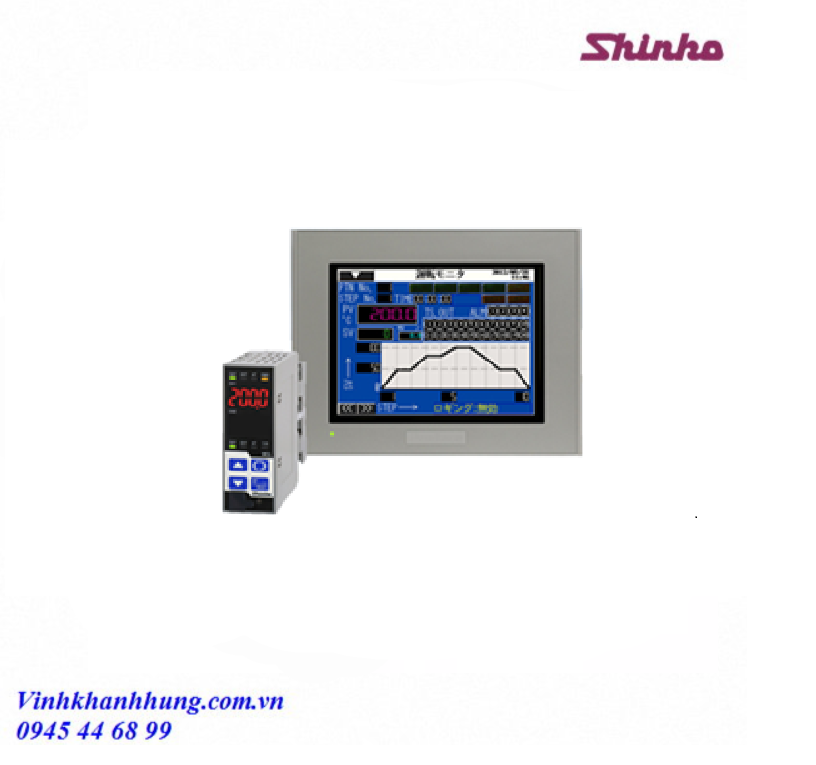

Bộ điều khiển nhiệt độ theo chương trình Shinko PCT-200 là dòng touch screen programmable controller được thiết kế để điều khiển nhiệt độ theo nhiều bước cài đặt sẵn trong các hệ thống công nghiệp. Khác với bộ điều khiển nhiệt độ thông thường chỉ giữ một giá trị SV cố định, PCT-200 cho phép chạy chương trình nhiệt với nhiều pattern và nhiều step, phù hợp cho các quy trình cần tăng nhiệt, giữ nhiệt, chuyển bước và lặp lại theo chu trình. Theo tài liệu hãng, PCT-200 là bộ điều khiển dạng màn hình cảm ứng, cấu thành từ Touch Screen LT3300 và Temperature Control Module WCL-13A.

2. Đặc điểm nổi bật của Shinko PCT-200

• PCT-200 nổi bật với màn hình cảm ứng màu STN color LCD 5.7 inch, 4096 màu.
• Thiết bị hỗ trợ 4 ngôn ngữ gồm tiếng Nhật, tiếng Anh, tiếng Trung và tiếng Hàn.
• PCT-200 là bộ nhớ chương trình lớn, cho phép điều khiển tối đa 100 pattern và 100 step,
• Có Time Signal output 20 điểm, Alarm output 4 điểm và Pattern End output 1 điểm.
• Thiết bị còn có data logging function, cho phép lưu trạng thái SV và output ra USB memory stick dưới dạng CSV, và hỗ trợ SAVE/LOAD chương trình qua USB để giảm thao tác cài đặt.

PCT-200 đáp ứng tốt nhu cầu điều khiển nhiệt độ theo chương trình trong công nghiệp, nhất là các hệ thống cần thao tác trực quan, nhiều chương trình nhiệt, nhiều bước điều khiển và khả năng lưu trữ dữ liệu vận hành.

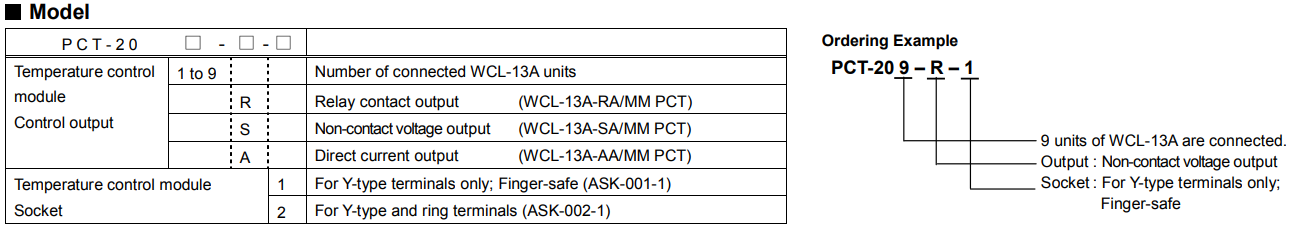

3. Model

4. Thiết kế bộ điều khiển PCT-200

Khác với PCB1 là bộ điều khiển dạng panel mount tích hợp một khối, PCT-200 là cấu hình điều khiển gồm 2 phần chính: Touch Screen lắp mặt tủ và Temperature control module WCL-13A lắp DIN rail

Thiết kế này phù hợp cho các hệ thống cần đặt màn hình vận hành ở cửa tủ điện, trong khi phần module điều khiển được gắn gọn bên trong tủ trên thanh DIN.

5. Điều khiển theo chương trình nhiệt với 100 pattern, 100 step

Điểm mạnh lớn nhất của PCT-200 là khả năng điều khiển nhiệt độ theo chương trình với 100 pattern và 100 step. Theo tài liệu hãng, thiết bị hỗ trợ:

• Number of Patterns: 100
• Number of Steps: 100
• Number of Repetition: 0 đến 99 lần
• Program Time Range: 0 đến 99 phút 59 giây mỗi step hoặc 0 đến 99 giờ 59 phút mỗi step

Ngoài ra, PCT-200 còn có:

• PID block: 10 loại
• Time signal block: 16 loại
• Wait block: 10 loại
• Alarm block: 10 loại

Nhờ cấu hình này, PCT-200 phù hợp cho các bài toán điều khiển nhiệt độ nhiều giai đoạn, các profile ramp/soak phức tạp hoặc quy trình yêu cầu lặp lại chính xác.

6. Màn hình cảm ứng lớn, dễ quan sát trong vận hành

PCT-200 được Shinko giới thiệu là dòng Easy to view & operate via Touch Screen. Màn hình dùng LCD màu 5.7 inch, 4096 màu, cho phép người vận hành quan sát trạng thái điều khiển, đồ thị pattern chương trình và các cửa sổ cài đặt một cách trực quan hơn các controller hiển thị LED truyền thống.

Trong giao diện giám sát, người dùng có thể truy cập các cửa sổ như:

• Operation
• Operation monitoring
• Monitoring all WCL units
• Program setting
• Block setting
• Engineering setting
• Lock selection / power restoration
• SV bias setting
• Pattern selection & USB management

Điều này giúp PCT-200 rất phù hợp với hệ thống công nghiệp cần giao diện rõ ràng, dễ thao tác tại chỗ.

7. Hỗ trợ 4 ngôn ngữ giao diện

Một ưu điểm đáng chú ý của PCT-200 là hỗ trợ 4 ngôn ngữ giao diện: Japanese, English, Chinese, Korean. Tính năng này hữu ích với các nhà máy có đội ngũ kỹ thuật đa ngôn ngữ hoặc thiết bị được xuất khẩu sang nhiều thị trường.

8. Hỗ trợ nhiều loại tín hiệu đầu vào

Theo catalog của PCT-200, phần temperature control module hỗ trợ nhiều loại tín hiệu đầu vào, gồm:

• Thermocouple
• RTD
• Direct current
• DC voltage

Do PCT-200 sử dụng module WCL-13A, nên phần chi tiết cụ thể hơn về dải input sẽ tham chiếu theo catalog của WCL-13A. Tuy nhiên, ở mức tổng thể, có thể khẳng định PCT-200 là giải pháp điều khiển nhiệt độ linh hoạt, phù hợp với nhiều loại cảm biến và tín hiệu đo công nghiệp.

9. Nhiều lựa chọn ngõ ra điều khiển

PCT-200 có 3 kiểu ngõ ra điều khiển chính tùy theo model WCL-13A sử dụng:

• Relay contact output: 3 A 250 V AC với tải thuần trở, 1 A 250 V AC với tải cảm
• Non-contact voltage output: 12 V DC ±15% cho SSR drive, tối đa 40 mA DC
• Direct current output: 4 đến 20 mA DC, tải tối đa 550 Ω

Nhờ các lựa chọn này, PCT-200 có thể được cấu hình cho nhiều dạng gia nhiệt khác nhau như relay, SSR hoặc điều khiển analog.

10. Chương trình nhiệt phù hợp cho các ứng dụng ramp/soak và nhiều giai đoạn nhiệt

Với 100 pattern, 100 step và khả năng lặp lại đến 99 lần, PCT-200 rất phù hợp cho các ứng dụng cần nhiều giai đoạn nhiệt nối tiếp nhau. Hãng cũng nêu rõ thiết bị thích hợp cho industrial furnaces, washing machinery, dyeing machinery và các bài toán điều khiển phức tạp.

11. Nhiều chức năng block và tín hiệu phụ trợ

PCT-200 không chỉ chạy chương trình nhiệt mà còn hỗ trợ các khối chức năng để mở rộng logic điều khiển, gồm:

• PID block: 10 loại
• Time signal block: 16 loại
• Wait block: 10 loại
• Alarm block: 10 loại

Ngoài ra, thiết bị có:

• Time Signal Output: 20 điểm
• Alarm Output: 4 điểm
• Pattern End Output: 1 điểm
  đều ở dạng open collector output.

Những chức năng này giúp PCT-200 phù hợp với các hệ thống cần thêm liên động, cảnh báo và tín hiệu phụ trong quá trình vận hành.

12. Có data logging và lưu chương trình qua USB

Một điểm rất mạnh của PCT-200 là hỗ trợ data logging function. Theo tài liệu hãng, SV và output status có thể được lưu lên USB memory stick dưới dạng CSV file theo chu kỳ cố định. Nhờ đó, người dùng có thể theo dõi dữ liệu vận hành mà không cần recorder rời.

Ngoài logging, thiết bị còn hỗ trợ Program patterns SAVE/LOAD, tức là lưu và nạp dữ liệu chương trình qua USB memory stick. Đây là tính năng hữu ích khi:

• backup chương trình
• sao chép công thức nhiệt
• giảm thời gian cài đặt lại khi thay thiết bị
• tiêu chuẩn hóa cấu hình vận hành giữa nhiều máy

13. Hỗ trợ chọn pattern và điều khiển ngoài

PCT-200 hỗ trợ External Operation Input cho các thao tác từ bên ngoài như:

• Pattern selection
• Start
• Stop
• Advance
• Fast

Trong đó, Pattern selection cho phép chọn từ pattern 1 đến 100 qua BCD code, BCD 8-point input. Chức năng Fast dùng để tăng tốc tiến trình chương trình. Điều này giúp PCT-200 dễ tích hợp với hệ thống điều khiển bên ngoài hoặc các mạch thao tác tự động.

14. Chu kỳ lấy mẫu nhanh và độ chính xác thời gian phù hợp công nghiệp

Catalog PCT-200 nêu rõ thiết bị có fast sampling period: 25 ms, đây là điểm mạnh với các quá trình cần phản hồi nhanh hơn so với nhiều controller lập trình thông thường.

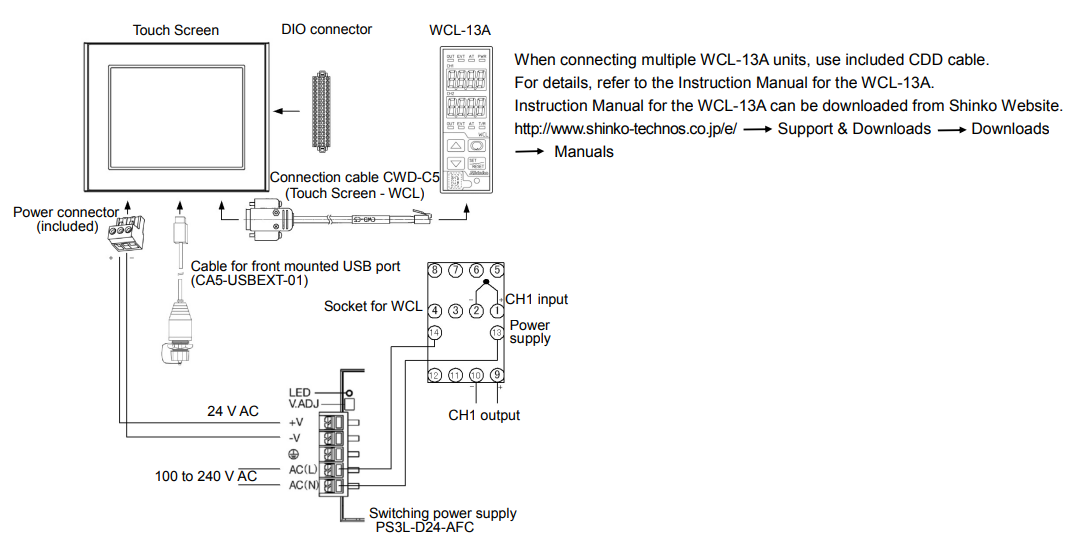

15. Cấu hình hệ thống gồm nhiều module WCL-13A

PCT-200 không phải một controller đơn lẻ tích hợp toàn bộ phần cứng trong một thân máy, mà là một cấu hình hệ thống gồm:

• 1 touch screen
• 1 đến 9 temperature control module WCL-13A
• cáp kết nối giữa touch screen và WCL
• cáp kết nối giữa các WCL
• nguồn switching 24 V DC
• cáp USB front port
• EX module
• harness
• USB memory stick
• socket tương ứng

Kiểu cấu hình này phù hợp với các hệ thống có nhiều vòng điều khiển hoặc cần quản lý nhiều module qua một màn hình vận hành trung tâm.

16. Phù hợp cho nhiều ứng dụng điều khiển nhiệt độ trong công nghiệp

Nhờ giao diện cảm ứng, bộ nhớ lớn, thời gian lấy mẫu nhanh, logging qua USB và khả năng điều khiển theo pattern/step, PCT-200 phù hợp cho nhiều ứng dụng như:

• Lò công nghiệp
• Lò sấy
• Hệ thống nhiệt nhiều giai đoạn
• Máy nhuộm
• Máy giặt công nghiệp
• Thiết bị xử lý nhiệt
• Hệ thống cần lưu dữ liệu vận hành
• Máy cần nhiều chương trình nhiệt khác nhau

Đây là dòng phù hợp khi cần chương trình điều khiển nhiệt phức tạp hơn dạng controller nhiệt độ thông thường.

17. Thiết bị phù hợp cho vận hành và bảo trì thuận tiện

PCT-200 có lợi thế lớn về vận hành vì sử dụng màn hình cảm ứng hiển thị trực quan, cho phép theo dõi:

• PV
• SV
• MV
• đồ thị pattern
• trạng thái các module WCL
• block setting
• pattern selection
• quản lý USB

Ngoài ra, khả năng lưu CSV log và save/load chương trình giúp kỹ thuật viên thuận lợi hơn trong quá trình backup, bảo trì hoặc thay thế hệ thống. Đây là điểm mạnh rõ rệt của PCT-200 trong các dây chuyền yêu cầu vận hành ổn định và truy xuất dữ liệu cơ bản.

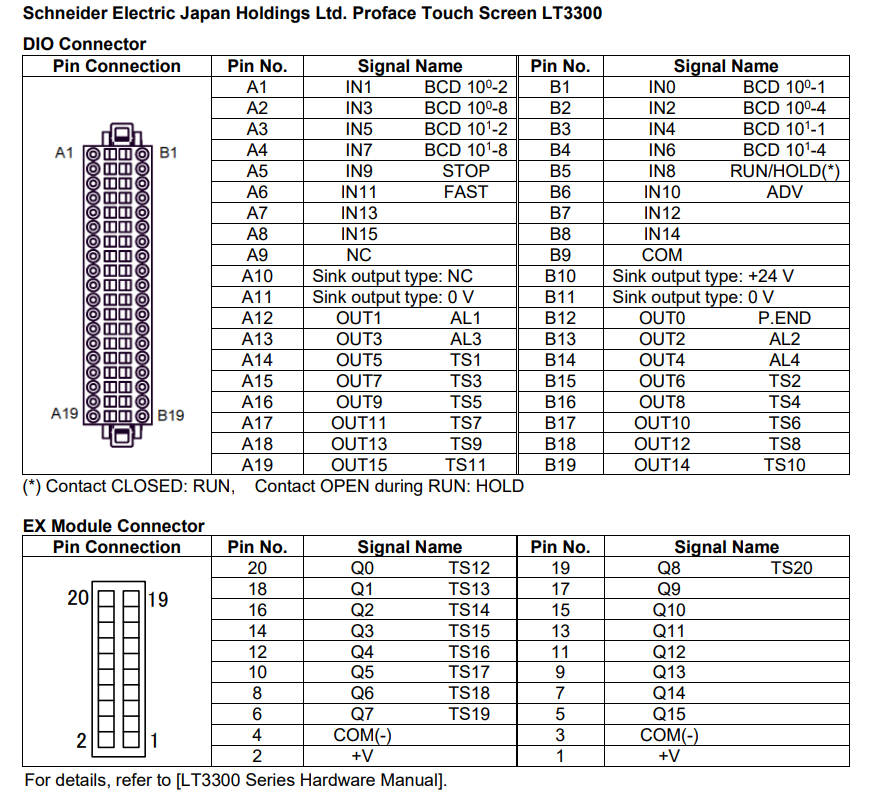

18. Sơ đồ đấu dây của PCT-200

Tóm lại

Shinko PCT-200 là bộ điều khiển nhiệt độ theo chương trình dạng màn hình cảm ứng, phù hợp cho các ứng dụng công nghiệp cần chạy nhiều bước nhiệt liên tiếp và vận hành trực quan. Với màn hình màu 5.7 inch, hỗ trợ 4 ngôn ngữ, 100 pattern, 100 step, sampling 25 ms, khả năng data logging ra USB, save/load chương trình, hỗ trợ nhiều loại input và nhiều lựa chọn output, PCT-200 là giải pháp phù hợp cho các hệ thống điều khiển nhiệt phức tạp như lò công nghiệp, máy giặt công nghiệp, máy nhuộm và các thiết bị xử lý nhiệt nhiều giai đoạn.
