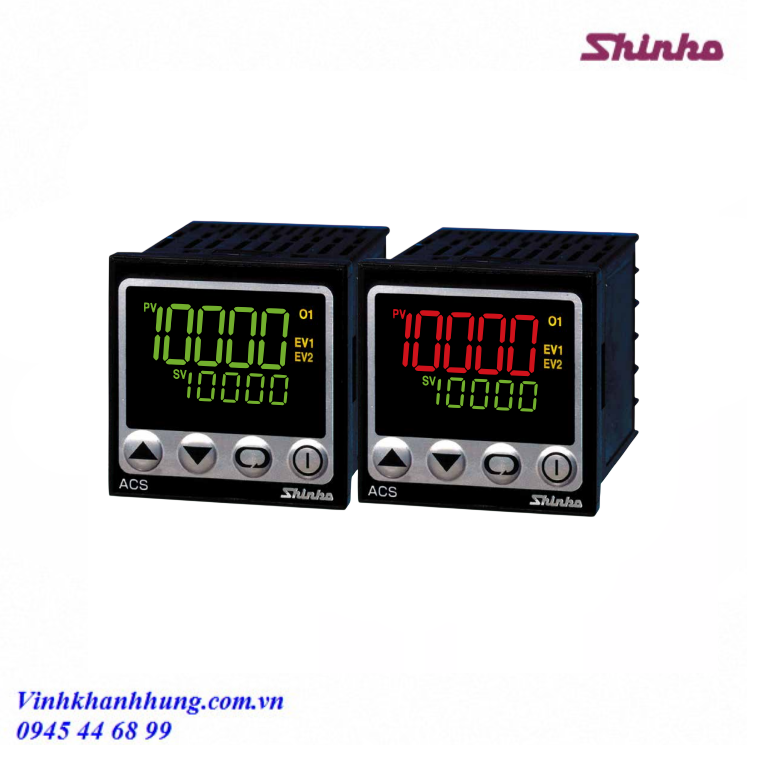

Bộ điều khiển nhiệt độ hiển thị số Shinko ACS-13A
Bảo hành 12 tháng
Luôn có kỹ sư hỗ trợ 24/24
COMMUNICATION INSTRUCTION MANUAL
1. Bộ điều khiển nhiệt độ Shinko ACS-13A là gì?
Bộ điều khiển nhiệt độ Shinko ACS-13A là dòng digital indicating controller cao cấp, được thiết kế nhỏ gọn nhưng tích hợp nhiều chức năng điều khiển và giám sát nhiệt độ trong công nghiệp. Thiết bị sử dụng màn hình LCD 11 đoạn, hỗ trợ đa ngõ vào, tốc độ lấy mẫu nhanh và nhiều tùy chọn mở rộng như truyền thông, cảnh báo đứt dây nóng và điều khiển nóng/lạnh.
ACS-13A phù hợp cho nhiều ứng dụng như máy ép phun, máy đùn, máy đóng gói, máy sấy và lò điện, đặc biệt trong các hệ thống yêu cầu độ ổn định cao, hiển thị rõ ràng và khả năng kết nối với máy tính hoặc hệ thống điều khiển trung tâm.
2. Đặc điểm nổi bật của ACS-13A
- Có độ bền cao, kích thước nhỏ gọn tiết kiệm không gian lắp đặt
- Màn hình hiển thị LCD 11 đoạn
- Màn hình hiển thị dễ dàng quan sát, có thể chuyển đổi màu sắc PV
- Kết nối với máy tính qua cổng USB
- Thay đổi tỷ lệ đầu ra
- Đa ngõ vào, tốc độ lấy mẫu nhanh
- Chống bụi/nước
- Có nhiều tùy chọn như thiết lập giá trị lưu từ bên ngoài, truyền thông, đầu ra cảnh báo đứt dây nóng, đầu ra điều khiển nóng/lạnh
Thiết bị đáp ứng tốt các yêu cầu điều khiển nhiệt độ từ cơ bản đến nâng cao, đặc biệt phù hợp với các hệ thống công nghiệp cần độ tin cậy cao, thao tác linh hoạt và khả năng tích hợp mở rộng.

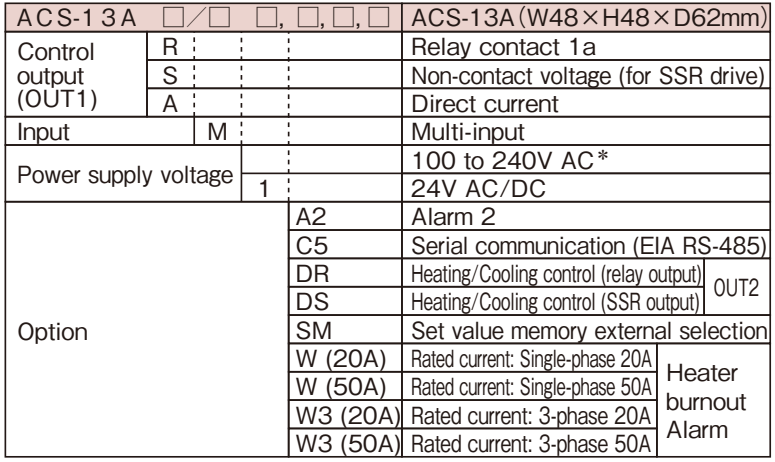

3. Model
ACS-13A series (tùy chọn theo nguồn cấp, loại ngõ ra, chức năng truyền thông và các option mở rộng khi đặt hàng)
4. Thiết kế bộ điều khiển ACS-13A
ACS-13A được thiết kế theo chuẩn mặt panel nhỏ gọn, giúp tiết kiệm không gian lắp đặt trong tủ điện công nghiệp. Kích thước thiết bị là 48 x 48 x 62 mm (W x H x D), chiều sâu lắp đặt trong bảng điều khiển là 56 mm; khi sử dụng miếng đệm chống bụi/nước, chiều sâu còn khoảng 54.5 mm.
Thiết kế này đặc biệt phù hợp với các hệ thống yêu cầu bố trí thiết bị dày đặc nhưng vẫn cần đảm bảo khả năng vận hành ổn định và độ bền cao trong môi trường công nghiệp.
5. Màn hình hiển thị LCD 11 đoạn rõ nét
Thiết bị được trang bị màn hình LCD 11 đoạn, giúp hiển thị thông số rõ ràng và dễ đọc hơn trong quá trình vận hành. Dạng màn hình này hỗ trợ hiển thị cả số và ký tự chữ cái, giúp việc cài đặt và theo dõi tham số trực quan hơn.
Màn hình dễ quan sát trong môi trường làm việc thực tế, hỗ trợ người dùng kiểm tra nhanh trạng thái hoạt động cũng như các thông số cài đặt liên quan đến hệ thống điều khiển nhiệt độ.

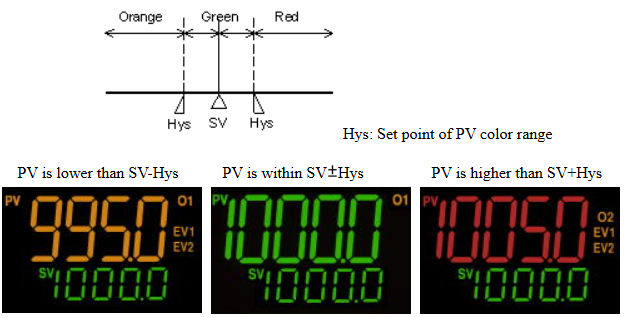

6. Màn hình PV đổi màu dễ quan sát
Một điểm nổi bật của ACS-13A là màn hình hiển thị PV có thể lựa chọn màu đỏ, xanh hoặc cam. Ngoài ra, màu hiển thị PV còn có thể thay đổi liên tục theo độ lệch giữa PV và SV, giúp người vận hành dễ dàng nhận biết trạng thái điều khiển.
Tính năng này giúp việc giám sát trở nên trực quan hơn, đặc biệt hữu ích trong các hệ thống yêu cầu quan sát nhanh tình trạng nhiệt độ mà không cần truy cập sâu vào thông số cài đặt.

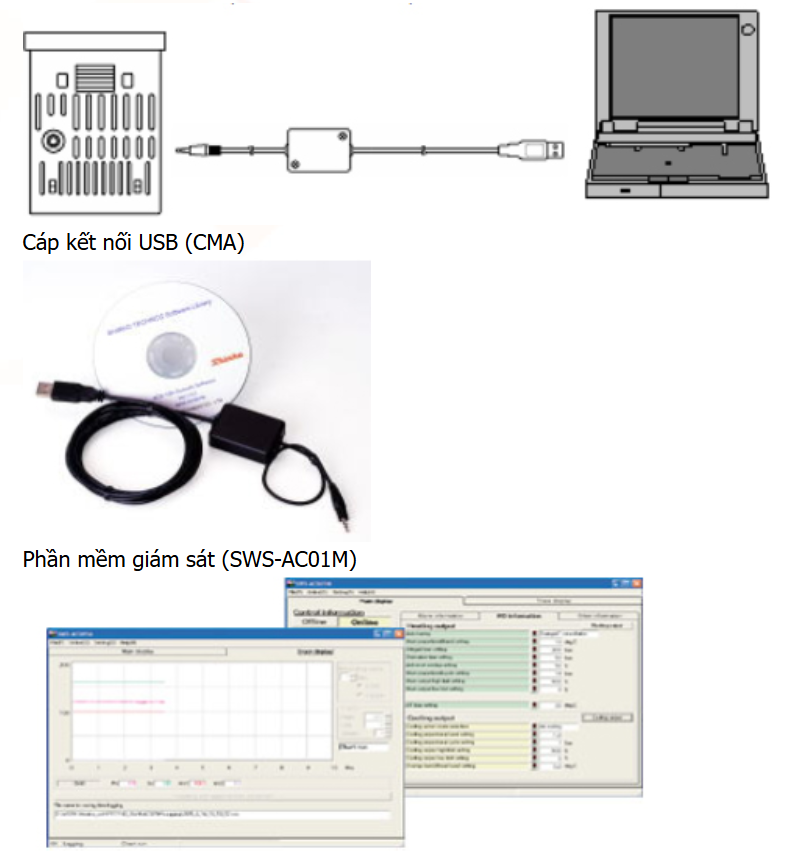

7. Kết nối với máy tính
ACS-13A hỗ trợ kết nối với máy tính qua cổng USB, cho phép giám sát và thiết lập thông số bằng phần mềm chuyên dụng SWS-ACS01M. Đây là một ưu điểm lớn đối với các hệ thống cần cấu hình nhanh, sao lưu tham số hoặc theo dõi trạng thái thiết bị từ máy tính.
Việc kết nối qua USB cũng giúp giảm thời gian cài đặt tại hiện trường, đồng thời hỗ trợ kỹ thuật viên kiểm tra và tinh chỉnh thông số thuận tiện hơn.
8. Chức năng thay đổi tỷ lệ đầu ra
ACS-13A tích hợp chức năng thay đổi tỷ lệ đầu ra, phù hợp cho các loại điện trở nhiệt hoặc sợi đốt không được thiết kế để thay đổi công suất quá đột ngột. Tính năng này đặc biệt hữu ích khi điều khiển các loại sợi đốt như Kanthal Super hoặc các ứng dụng cần quá trình gia nhiệt êm và ổn định hơn.
Nhờ đó, thiết bị có thể góp phần nâng cao độ bền của phần tử gia nhiệt và cải thiện độ ổn định cho toàn bộ hệ thống điều khiển nhiệt độ.

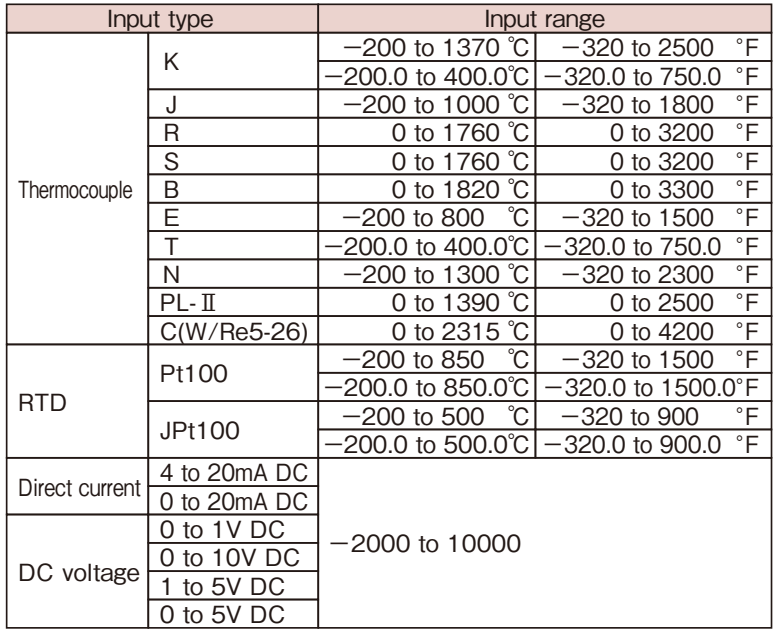

9. Dải đầu vào cảm biến của ACS-13A
ACS-13A hỗ trợ 18 loại đầu vào, bao gồm:
- Đầu vào cặp nhiệt điện: 10 loại
- Đầu vào RTD: 2 loại
- Đầu vào dòng: 2 loại
- Đầu vào điện áp: 4 loại
Theo tài liệu kỹ thuật, thiết bị hỗ trợ các đầu vào phổ biến như thermocouple K, J, R, S, B, E, T, N, RTD Pt100, JPt100, tín hiệu dòng 0–20 mA, 4–20 mA, và các dải điện áp DC như 0–1 V, 0–5 V, 1–5 V, 0–10 V. Tốc độ lấy mẫu đầu vào đạt 0.25 giây, giúp ACS-13A phản hồi nhanh với biến động nhiệt độ trong quá trình vận hành.
10. Ngõ ra điều khiển
ACS-13A có nhiều lựa chọn ngõ ra để phù hợp với từng ứng dụng thực tế, bao gồm:
- Relay contact output
- Ngõ ra SSR drive (non-contact voltage)
- Ngõ ra dòng DC 4–20 mA
Tài liệu kỹ thuật cho biết ngõ ra relay điều khiển của thiết bị có khả năng chịu tải 3A tại 250VAC với tải thuần trở. Điều này giúp ACS-13A có thể điều khiển trực tiếp nhiều thiết bị gia nhiệt hoặc làm việc kết hợp với contactor, SSR và các cơ cấu chấp hành trong hệ thống.
11. Chế độ điều khiển
Thiết bị hỗ trợ PID control kèm chức năng AT (Auto Tuning), cho phép tối ưu tham số điều khiển tự động để cải thiện độ ổn định và độ chính xác nhiệt độ. Ngoài ra, ACS-13A còn có thể cấu hình cho các ứng dụng cần điều khiển linh hoạt hơn theo yêu cầu hệ thống.
Với các tùy chọn mở rộng, ACS-13A còn hỗ trợ điều khiển nóng/lạnh, trong đó chế độ làm mát có thể lựa chọn theo đặc tính làm mát bằng không khí, dầu hoặc nước.
12. Chức năng cảnh báo và tùy chọn mở rộng
ACS-13A có nhiều tùy chọn hữu ích cho hệ thống công nghiệp, bao gồm:
- Thiết lập giá trị lưu từ bên ngoài
- Truyền thông nối tiếp
- Đầu ra cảnh báo đứt dây nóng
- Đầu ra điều khiển nóng/lạnh
Ở tùy chọn thiết lập giá trị lưu từ bên ngoài, người dùng có thể chọn SV1 đến SV4 bằng tiếp điểm ngoài. Với tùy chọn truyền thông, thiết bị hỗ trợ Shinko protocol, Modbus ASCII và Modbus RTU. Ngoài ra, thiết bị còn có thể phát hiện đứt dây nóng 1 pha hoặc 3 pha, và hỗ trợ nhiều chế độ làm mát cho các hệ thống cần điều khiển gia nhiệt và giải nhiệt đồng thời.
13. Khả năng chống bụi và nước
ACS-13A đáp ứng tiêu chuẩn IP66 đối với mặt trước, cho phép thiết bị hoạt động trong môi trường công nghiệp có bụi hoặc nước bắn vào mặt panel. Đây là một ưu điểm quan trọng với các nhà máy sản xuất, khu vực vận hành có độ ẩm cao hoặc môi trường cần vệ sinh thường xuyên.
Nhờ thiết kế này, ACS-13A phù hợp để sử dụng lâu dài trong điều kiện làm việc khắc nghiệt mà vẫn duy trì độ ổn định và độ tin cậy cao.
14. Ứng dụng thực tế của ACS-13A
Với khả năng đa ngõ vào, lấy mẫu nhanh và nhiều tùy chọn điều khiển, ACS-13A có thể được sử dụng cho nhiều loại máy khác nhau như:
- Máy ép phun
- Máy đùn
- Máy đóng gói
- Máy tạo túi
- Máy sấy
- Lò điện
Đây là dòng bộ điều khiển nhiệt độ phù hợp cho các hệ thống cần sự linh hoạt trong cấu hình, hiển thị rõ ràng và độ ổn định cao trong vận hành lâu dài.
15. Sơ đồ đấu dây
Sơ đồ đấu dây của ACS-13A sẽ thay đổi theo từng phiên bản nguồn cấp, loại ngõ vào, ngõ ra điều khiển và các tùy chọn đi kèm như alarm, truyền thông RS-485 hoặc điều khiển nóng/lạnh. Theo manual, thiết bị có các cấu hình hỗ trợ relay, SSR drive, ngõ ra dòng, ngõ vào cảm biến nhiệt và truyền thông nối tiếp.
Khi triển khai thực tế, nên đối chiếu đúng model đặt hàng và sơ đồ terminal trong tài liệu kỹ thuật để đấu dây chính xác, tránh nhầm lẫn giữa các phiên bản option.
Tóm lại
Shinko ACS-13A là bộ điều khiển nhiệt độ hiển thị số nhỏ gọn nhưng đa chức năng, phù hợp cho nhiều ứng dụng công nghiệp yêu cầu độ bền cao, hiển thị rõ ràng và khả năng mở rộng linh hoạt. Với màn hình LCD 11 đoạn, khả năng đổi màu PV, hỗ trợ 18 loại đầu vào, tốc độ lấy mẫu 0.25 giây, kết nối USB, chuẩn IP66 và nhiều tùy chọn như truyền thông, cảnh báo đứt dây nóng, điều khiển nóng/lạnh, ACS-13A là lựa chọn phù hợp cho các hệ thống cần hiệu suất ổn định và khả năng tích hợp cao.
